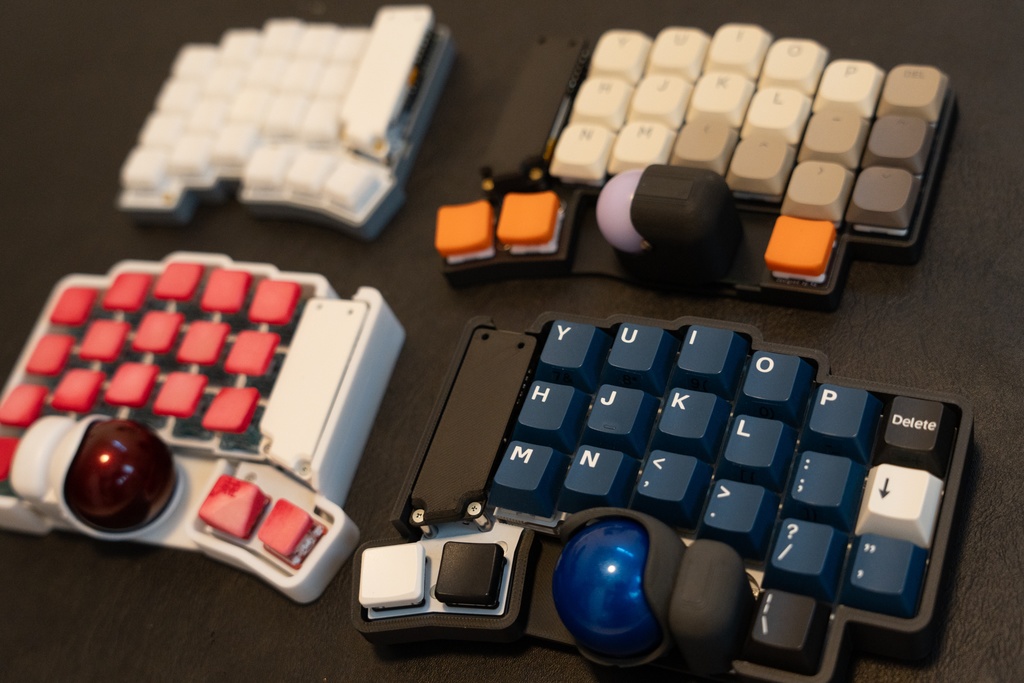

SeaSideX【Keyball無線化キット】(旧SeaSide39)

お一人様1個まで

SeaSideXは、はま(@ybybybmh)が開発したKeyball39を無線化するための自作キットです。 元々はSeaSide39という名称でしたが、バージョンアップにより対応機種を増やすことができましたのでそれに合わせ名称をSeaSideXへ変更しました。 SeaSideXで無線化したKeyballをSeaSide39やSeaSide44と呼びます。 SeaSideXではSeeed XIAO BLE nRF52840というマイコンとZMKファームウェアを使用し、できるだけシンプルな形でKeyballの無線化を実現しています。 SeaSideX専用パーツの商品ページ https://seasideworks.booth.pm/items/6750060 ビルドガイド https://github.com/hama-be/SeaSideX-documentation/blob/main/docs/buildguide.md 必ず後述の注意事項をご確認の上ご購入をお願いいたします。

「ギフトとして贈る」とは

SeaSideX【Keyball無線化キット】(旧SeaSide39)
SeaSideX【Keyball無線化キット】(旧SeaSide39)
SeaSideX【Keyball無線化キット】(旧SeaSide39)
SeaSideXは、はま(@ybybybmh)が開発したKeyball39を無線化するための自作キットです。 元々はSeaSide39という名称でしたが、バージョンアップにより対応機種を増やすことができましたのでそれに合わせ名称をSeaSideXへ変更しました。 SeaSideXで無線化したKeyballをSeaSide39やSeaSide44と呼びます。 SeaSideXではSeeed XIAO BLE nRF52840というマイコンとZMKファームウェアを使用し、できるだけシンプルな形でKeyballの無線化を実現しています。 SeaSideX専用パーツの商品ページ https://seasideworks.booth.pm/items/6750060 ビルドガイド https://github.com/hama-be/SeaSideX-documentation/blob/main/docs/buildguide.md 必ず後述の注意事項をご確認の上ご購入をお願いいたします。

内容物

・メイン基板BallSide用：1枚 ・メイン基板NoBallSide用：1枚 ・トラックボール用基板：1枚 ・ポゴピン(2ピン)：3本 ・コンスルー(12ピン)：4本 ・トラックボール用センサー(PMW3610DM-SUDU)：1個 ・トラックボールセンサー用レンズ：1個 ・バッテリー用コネクタ：2本 ・スライドスイッチ：2個

別途ご用意いただく部品

・マイコン Seeed XIAO BLE nRF52840：2個（組み立て済セットの場合不要です） ・Lipoバッテリー：2個 ・バッテリーコネクタ：2本 (用意したバッテリーのコネクタがJST 1.25mmでない方のみ) SeaSideXはamazonで購入できる以下のバッテリーのサイズを基準に設計していますので、以下のバッテリーの購入をおすすめします。どちらも2個入りで、JST 1.25mmコネクタ仕様になっているので付属のコネクタに接続可能です。 これ以外のバッテリーを使用する場合、JST 1.25mmコネクタ以外のものを仕様するには別途コネクタを用意する必要があるためご注意ください。 200mAh : https://www.amazon.co.jp/dp/B08XJZZMN3 マイコンカバーにピッタリ格納できるサイズです。この大きさでも1〜2週間は充電無しで連続利用可能です。（LED配線無しの場合） 1000mAh : https://www.amazon.co.jp/dp/B098DRP9WX 大容量ケースにピッタリ格納できるサイズです。この大きさ以下であれば大抵のバッテリーが入るはずですので幅広くお選びいただけます。1000mAhあると、1ヶ月以上は充電無しで連続利用可能です。（LED配線無しの場合） なお、ishシリーズは大容量ケース非対応です。

注意事項

※ 購入前に必ずお読みください SeaSide39で無線化を行うにあたり、いくつかの制約や注意事項があります。これらの内容をご理解いただいた上でのみ、ご購入をお願いいたします。 ◆ 対応するキーボード SeaSideXの対応キーボードは以下の通りです。必ず使用予定のキーボードが対応していることをご確認ください。 Keyball39 ・右手トラックボール：◯ ・左手トラックボール：◯ Keyball44 ・右手トラックボール：◯ ・左手トラックボール：△ Keyball61 ・右手トラックボール：✕ ・左手トラックボール：✕ Keyball39ish ・右手トラックボール：◯ ・左手トラックボール：◯ Keyball44ish ・右手トラックボール：◯ ・左手トラックボール：△ Keyball61ish ・右手トラックボール：✕ ・左手トラックボール：✕ ※ △：技術的には対応可能ですが動作確認できる実機がないため未着手の状態です。要望が多ければ対応予定ありです。 ※ ✕：技術的にSeaSideXでの無線化は厳しい状態です。今後も対応予定は無いと思ってください。 ◆ ケースとの干渉 SeaSideXは可能な限りKeyballの資源を再利用したいという思想で設計していますが、どうしても構造上USB端子の位置をPro Microと同じにすることができませんでした。 ですので、多くのKeyball用ケースとSeaSide39のUSB端子が干渉してしまうという欠点があります。 対応方法としては以下のいずれかになると思います。参考にしていただき、許容できると感じる方のみご購入をお願いいたします。 ・ 充電やファームウェアの書き込みを行う際のみケースを外す 手間ではありますが、バッテリー持ちは決して悪くないので現実的な選択肢だと思います。カバーに格納できる200mAhのバッテリーでも1~2週間ほどは充電無しで連続利用が可能です。 ・ 干渉する箇所を切る・削るなどの加工を行う 加工する際は自己責任でお願いいたします。 ・ 専用ケースを使う お手持ちのケースを使い続けることにこだわりが少ない方は、SeaSide専用に設計したケースをお使いいただくことも可能です。 販売ページ： https://seasideworks.booth.pm/items/6750060 底面に最大1000mAhまでの大容量バッテリーを搭載できるケースもありますのでぜひご検討ください。1000mAhのバッテリーを使用した場合、1ヶ月以上は充電無しで連続利用が可能です。 ◆ ZMKファームウェアの使用 SeaSideXでは、マイコンがPro MicroからXIAO BLEに変更されるため、ファームウェアもQMKからZMKに変更となります。これにより、以下のような使い勝手の変化があることをご了承ください： ・ Remap等のGUI上でのキーマップ変更ツールが使用できなくなります SeaSideXはZMK Studioというツールにも対応しており、これを使用すればRemapに近い操作感でキーマップの変更も可能ではありますが、機能に制限があり、より複雑な設定を行う場合は結局ファームウェアを直接編集する必要が出てくることが多いです。 ・ キーマップの変更や複雑な設定の変更にはGitHubを使用したファームウェアのビルドが必要になります。 ・ Bluetoothの接続先の切り替えなど、無線特有の操作方法を覚える必要があります。 ZMKファームウェアは比較的新しいファームウェアであるため、QMKと比較すると機能面で一部制限があります。しかし、無線化のメリットを享受するためには必要な変更となりますので、これらの違いを許容いただける方のみご購入をお願いいたします。 なお、ZMKファームウェアのビルドや書き込み方法については後述のビルドガイド内「ファームウェア」セクションで詳しく説明します。 ◆ KeyballでできてSeaSideでできないこと キーマップを含むQMKファームウェアでの設定内容はZMKに流用できないため、すべてご自身で同等の設定をし直していただく必要があります。あまりないとは思いますが、ファームウェアの違いにより実現自体できなくなる機能が存在する可能性もありますのでご了承ください。 また、ハードウェア面ではSeaSideXでは以下の機能が使用できなくなります。 ・ RGBLEDは点灯しなくなります ・ OLEDディスプレイが使用できなくなります（SeaSideX装着時にOLEDを接続しないでください） ・ TRRSケーブルが使用できなくなります（SeaSideX装着時にTRRSケーブルを接続しないでください） ・ Keyballのリセットボタンは機能しなくなります これらの制限は無線化に伴う仕様変更によるものですので、あらかじめご理解いただけますようお願いいたします。 ◆ 組み立ての大変さとLiPoバッテリーの取り扱い 無線化という性質上、このキットではLiPoバッテリーを扱います。また、細かいはんだ付け作業も必要となります。 LiPoバッテリーの取り扱いには多少なりともリスクが伴います。他にもはんだ付け作業のミスによる基板や部品の損傷など、様々なトラブルが発生する可能性があります。 当キットは個人開発のため、自己責任での組み立てとなること、およびすべてのトラブルに対応しきれない場合があることをご理解ください。 ◆ LED配線によるバッテリー持続時間の違い KeyballではオプションでRGBLEDの実装が可能ですが、先述のとおりSeaSideXではLEDは点灯しなくなります。 しかし点灯しないLEDが少量の待機電力を消費しており、その待機電力によりバッテリーの持続時間がLED配線をしていないものに比べ短くなる可能性があります。 私の手元で検証したバッテリー持続時間（200mAhで1週間超、1000mAhで1ヶ月超持続）はLEDが配線されていないKeyballで使用した場合の実績値ですが、LED配線済のKeyballで200mAhが3日程度で切れたという報告もありました。 私の手元にLED配線済のKeyballがなく検証が不十分で申し訳ありませんが、この点ご理解いただきますようお願いいたします。
